Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor conico-cilindrice. Universitatea Transilvania din Braşov

Ex.6.1.4 Determinarea coeficienţilor de siguranţă şi verificare/dimensionare pentru angrenajele conice

Calculul parametrilor de verificare

Tensiunile efective de contact şi de încovoiere

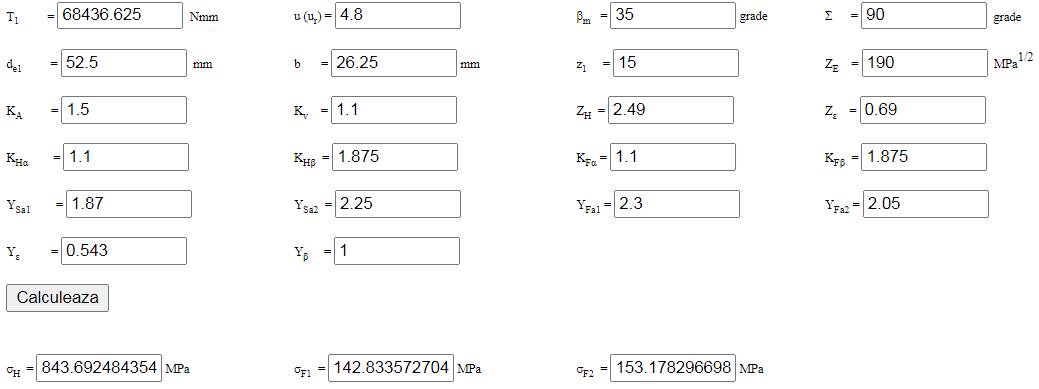

Angrenaj conic cu dantură dreaptă

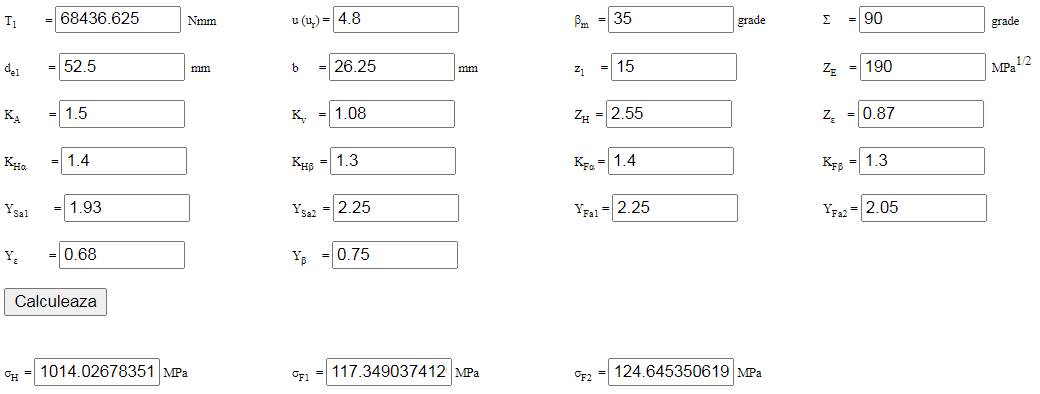

Angrenaj conic cu dantură curbă în arc de cerc

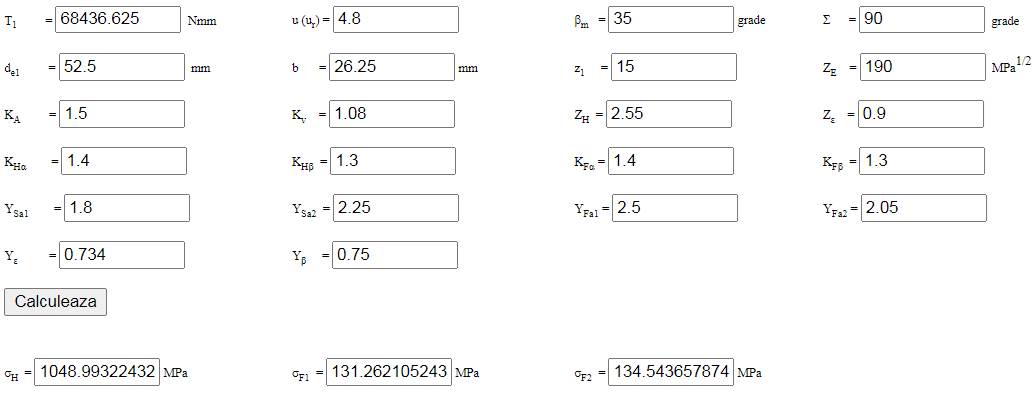

Angrenaj conic cu dantură curbă eloidă

Factorii (coeficienţii) de siguranţă efectivi la solicitările de contact şi de încovoiere

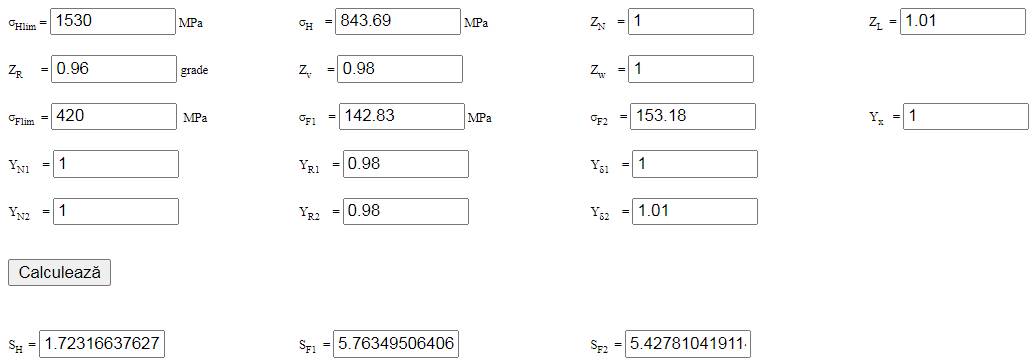

Angrenaj conic cu dantură dreaptă

Angrenaj conic cu dantură curbă în arc de cerc

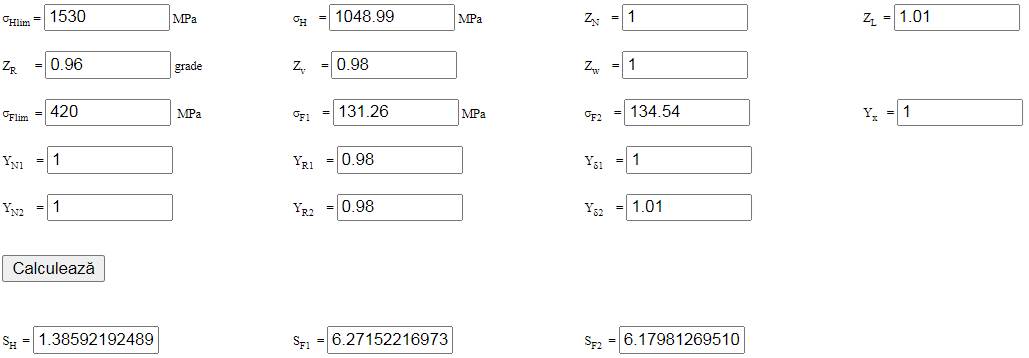

Angrenaj conic cu dantură curbă eloidă

Verificare la solicitările de contact şi de încovoiere

Verificare a valorilor factorilor (coeficienţilor) de siguranţă

Angrenaj conic cu dantură dreaptă

S_H ≥ S_Hmin: 1,723 > 1,2 (se verifică la solicitarea de contact); S_F = min(S_F1, S_F2) ≥ S_Fmin: 5,42 > 1,5 (se verifică la solicitarea de încovoiere)

Angrenaj conic cu dantură curbă în arc de cerc

S_H ≥ S_Hmin: 1,43 > 1,2 (se verifică la solicitarea de contact); S_F = min(S_F1, S_F2) ≥ S_Fmin: 6,67 > 1,5 (se verifică la solicitarea de încovoiere)

Angrenaj conic cu dantură curbă eloidă

S_H ≥ S_Hmin: 1,38 > 1,2 (se verifică la solicitarea de contact); S_F = min(S_F1, S_F2) ≥ S_Fmin: 6,17 > 1,5 (se verifică la solicitarea de încovoiere)

Concluzie

Deoarece cel puţin una (cea corespunzătoare solicitării de contact) dintre cele două inegalităţi este respectată cu abatere redusă (aprox. 40%), nu se impune etapa de dimensionare.
